NAPRAWA MERCEDES – BENZ  124 200, 200E, 230E, 200 D, 250 D, 300 D

Obsługa i naprawa Mercedes-Benz 124 - książka z wydawnictwa Auto przedstawia naprawę między innym silników wysokoprężnych typu 601/602/603 i silnika benzynowego typu 102.
W poradniku znajdziemy  opisy napraw krok po kroku zespołów zamontowanych w samochodzie tego typu razem z rysunkami, które pomogą zlokalizować poszczególne podzespoły i części w aucie.

Instrukcja obsługi i naprawy samochodu marki Mercedes-Benz klasa E (typ W124), zawiera opisy napraw regulacji poszczególnych zespołów dla modeli:

• Mercedes-Benz 200 wyposażonego w silnik benzynowy czterocylindrowy o pojemności 1996 cm3 i mocy 80 kW, 77 kW, 75 kW oraz 72 kW;
• Mercedes-Benz 200 E wyposażonego w silnik benzynowy czterocylindrowy o pojemności 1996 cm3 i mocy 90 kW oraz 87 kW;
• Mercedes-Benz 230 E wyposażonego w silnik benzynowy czterocylindrowy o pojemności 2298 cm3 i mocy 100 k, 97 kW oraz 94 kW;
• Mercedes-Benz 200 D wyposażonego w silnik wysokoprężny czterocylindrowy (typ 601) o pojemności 1997 cm3 i mocy 55 kW;
• Mercedes-Benz 250 D wyposażonego w silnik wysokoprężny pięciocylindrowy (typ 602) o pojemności 2497 cm3 i mocy 69 kW (bez katalizatora) lub mocy 66 kW (z katalizatorem);
• Mercedes-Benz 300 D wyposażonego w silnik wysokoprężny sześciocylindrowy (typ 603) o pojemności 2996 cm3 i mocy 83 kW (bez katalizatora) lub mocy 81 kW (z katalizatorem);

Książka uzupełniona szczegółowymi danymi technicznymi, tabelą zalecanych momentów dokręcania oraz schematami instalacji elektrycznej samochodu.

MERCEDES BENZ klasa E (typ W124). Obsługa i naprawa

Mercedes-Benz klasy E - tym mianem określane są samochody klasy wyższej-średniej, produkowane przez firmę Mercedes-Benz. Za pierwszy model klasy E uważany jest Mercedes-Benz W124, zaprezentowany w sierpniu 1993 roku, a konkretnie jego modele od początku 1994 roku, kiedy wprowadzono także Klasę C. Na przykład kombi z najmocniejszym Dieslem - model dotychczas posiadający po lewej stronie pokrywy bagażnika oznaczenie "300TD", a po prawej "TURBO", zyskał odpowiednio napisy "E 300" oraz "TURBODIESEL". Oznaczenie "4MATIC" dla samochodów z napędem na cztery koła, było jak dotychczas po prawej stronie, a w samochodach z turbodieslem - pod oznaczeniem "TURBO".

SPIS TREŚCI

1. WSTĘP

• Opis samochodów
• Dane identyfikacyjne
• Charakterystyka techniczna
• Momenty dokręcania

2. SILNIKI WYSOKOPRĘŻNE TYPU 601/602/603

2.1. DEMONTAŻ SILNIKA

• Wymontowanie silnika
• Wmontowanie silnika

2.2. ROZBIÓRKA I SKŁADANIE SILNIKA
2.3. GŁOWICA

• Wymontowanie i wmontowanie głowicy
• Rozbiórka głowicy
• Weryfikacja głowicy

2.4. POKRYWA NAPĘDU ROZRZĄDU

• Wymontowanie i wmontowanie pokrywy

2.5. TŁOKI I KORBOWODY

• Wymontowanie tłoków i korbowodów
• Pomiary tulei cylindrów
• Sprawdzanie tłoków i korbowodów
• Pomiar luzu korbowodu
• Montaż tłoków z korbowodami
• Wmontowanie tłoków z korbowodami w cylindry

2.6. KADŁUB SILNIKA

• Pomiary kadłuba

2.7. WAŁ KORBOWY I KOŁO ZAMACHOWE

• Wymontowanie wału korbowego
• Sprawdzanie części
• Wmontowanie wału korbowego
• Wymiana koła zamachowego lub tarczy zabierakowej
• Wymiana koła pasowego wału korbowego
• Wymiana tylnego uszczelniacza wału korbowego
• Wymiana przedniego uszczelniacza wału korbowego

2.8. ROZRZĄD

• Wymontowani i wmontowanie napinacza łańcucha
• Wymontowanie i wmontowanie łańcucha rozrządu
• Wymontowanie i wmontowanie prowadnicy napinacza łańcucha
• Wymontowanie i wmontowanie prowadnic łańcucha
• Wymontowanie i wmontowanie kół wału korbowego
• Wymontowanie i wmontowanie wału rozrządu
• Ustawianie rozrządu
• Działanie popychaczy hydraulicznych

2.9. ZAWIESZENIE SILNIKA

• Wymiana przedniego zawieszenia silnika
• Wymiana tylnego zawieszenia silnika i podpór gumowych

2.10. UKŁAD WYDECHOWY
2.11. UKŁAD SMAROWANIA

• Wymontowanie i wmontowanie pompy oleju
• Wymontowanie i wmontowanie miski olejowej
• Wymiana filtra oleju
• Wymiana oleju

2.12. UKŁAD CHŁODZENIA

• Opróżnianie i napełnianie układu chłodzenia
• Sprawdzanie korka zbiornika wyrównawczego i chłodnicy
• Wymontowanie i wmontowanie chłodnicy
• Wymontowanie i wmontowanie sprzęgła elektromagnetycznego
• Wymontowanie i wmontowanie wiskozowego sprzęgła wentylatora
• Wymontowanie i wmontowanie pompy wody
• Napinanie paska klinowego napędu pompy wody
• Wymiana i sprawdzanie termostatu
• Działanie ogrzewania i przewietrzania

2.13. UKŁAD ZASILANIA

• Wymontowanie i wmontowanie pompy wtryskowej
• Sprawdzanie początku wtrysku
• Wymontowanie i wmontowanie wtryskiwaczy i rozpylaczy
• Naprawa wtryskiwaczy
• Czyszczenie rozpylaczy
• Sprawdzanie rozpylaczy
• Sprawdzanie przepływu
• Sprawdzanie „chrypienia”
• Sprawdzanie otwarcia i ciśnienia wtrysku
• Sprawdzanie szczelności wtryskiwacza
• Działanie świec żarowych
• Wymontowanie i wmontowanie świecy żarowej
• Sprawdzanie świec żarowych
• Regulacja prędkości biegu jałowego
• Regulacja ustawienia pedału przyspieszenia
• Sterowanie pneumatyczne biegu jałowego
• Wymiana filtra powietrza
• Regulacja elektroniczna biegu jałowego
• Wymontowanie pompy paliwa
• Wymiana filtra paliwa
• Wyłączanie silnika
• Podgrzewanie paliwa

3. UKŁAD PRZENIESIENIA NAPĘDU

3.1. SPRZĘGŁO

• Wymontowanie sprzęgła
• Naprawa sprzęgła
• Montaż sprzęgła
• Wymiana łożyska wyciskowego i widełek wyciskowych
• Sprawdzanie zużycia tarczy sprzęgła
• Wymontowanie i wmontowanie pompy sprzęgła
• Wymontowanie i wmontowanie siłownika
• Odpowietrzanie układu hydraulicznego

3.2. SKRZYNIA 4-BIEGOWA

• Wymontowanie i wmontowanie skrzyni biegów
• Rozbiórka i składanie skrzyni biegów
• Pomiary skrzyni biegów

3.3. SKRZYNIA 5-BIEGOWA

• Wymontowanie i wmontowanie skrzyni biegów
• Rozbiórka i składanie skrzyni biegów

3.4. SKRZYNIA AUTOMATYCZNA

• Wymontowanie skrzyni automatycznej
• Wmontowanie skrzyni automatycznej

3.5. WAŁ NAPĘDOWY

• Wymontowanie i wmontowanie wału napędowego
• Wymontowanie i wmontowanie łożyska pośredniego
• Wymiana tulejek centrujących

3.6. OŚ PRZEDNIA

• Wymontowanie i wmontowanie zawieszenia koła przedniego
• Wymontowanie i wmontowanie sprężyny zawieszenia przedniego
• Wymontowanie i wmontowanie amortyzatora przedniego
• Regulacja luzu osiowego łożysk kół przednich
• Wymontowanie i wmontowanie piasty przedniej
• Wymiana łożysk kół przednich
• Wymontowanie i wmontowanie zwrotnicy
• Wymiana przegubu zawieszenia
• Wymontowanie i wmontowanie wahacza przedniego
• Wymontowanie i wmontowanie stabilizatora
• Ustawianie kół przednich

3.7. OŚ TYLNA

• Wymontowanie i wmontowanie osi tylnej
• Wymontowanie i wmontowanie amortyzatorów
• Wymontowanie i wmontowanie sprężyn
• Wymontowanie i wmontowanie stabilizatora
• Wymontowanie i wmontowanie obudowy przekładni
• Wymontowanie i wmontowanie drążka górnego
• Wymontowanie i wmontowanie drążka rozciąganego
• Wymontowanie i wmontowanie drążka poprzecznego
• Wymontowanie i wmontowanie drążka reakcyjnego
• Wymontowanie i wmontowanie wahacza poprzecznego
• Wymontowanie i wmontowanie półosi napędowych
• Wymontowanie i wmontowanie piast i łożysk kół
• Ustawianie kół tylnych
• Regulacja poziomu podłogi nadwozia

4. UKŁAD KIEROWNICZY

4.1. PRZEKŁADNIA KIEROWNICZA
4.2. RAMMIĘ KIEOWNICY I DRĄŻKI KIEROWNICZE

• Wymontowanie i wmontowanie ramienia kierownicy
• Wymontowanie i wmontowanie ramienia pośredniego
• Wymiana drążków poprzecznych (prawego i lewego)
• Wymiana drążka poprzecznego (środkowego)
• Wymiana osłony przeciwpyłowej

4.3. KOŁO KIEROWNICY I KOLUMNA KIEROWNICY

• Wymontowanie i wmontowanie koła kierownicy
• Wymontowanie i wmontowanie kolumny kierownicy

5. UKŁAD HAMULCOWY

5.1. HAMULCE TARCZOWE KÓŁ PRZEDNICH

• Wymiana klocków hamulcowych
• Wymontowanie i wmontowanie zacisku
• Rozbiórka i składanie zacisku

5.2. HAMULCE TARCZOWE KÓŁ TYLNYCH

• Wymiana klocków hamulcowych
• Wymontowanie i wmontowanie zacisku
• Rozbiórka i składanie zacisku

5.3. TARCZE HAMULCÓW
5.4. POMPA HAMULCOWA

• Wymontowanie i wmontowanie pompy hamulcowej

5.5. HAMULEC AWARYJNY

• Wymontowanie i wmontowanie szczęk hamulca awaryjnego
• Regulacja hamulca awaryjnego
• Wymiana przedniej linki hamulca awaryjnego
• Wymiana tylnej linki hamulca awaryjnego

5.6. MECHANIZM WSPOMAGANIA
5.7. ODPOWIETRZANIE UKŁADU HAMULCOWEGO
5.8. URZĄDZENIE ABS
5.9. POMPA PODCIŚNIENIA

6. SILNIKI BENZYNOWE TYPU 102

6.1. DEMONTAŻ SILNIKA

• Wymontowanie silnika
• Wmontowanie silnika

6.2. ROZBIÓRKA I SKŁADANIE SILNIKA
6.3. GŁOWICA

• Wymontowanie i wmontowanie głowicy
• Rozbiórka głowicy
• Weryfikacja głowicy

6.4. POKRYWA NAPĘDU ROZRZĄDU

• Wymontowanie i wmontowanie pokrywy

6.5. TŁOKI I KORBOWODY

• Wymontowanie tłoków i korbowodów
• Pomiary tulei cylindrów
• Sprawdzanie tłoków i korbowodów
• Montaż tłoków z korbowodami
• Wmontowanie tłoków z korbowodami w cylindry

6.6. KADŁUB SILNIKA
6.7. WAŁ KORBOWY I KOŁO ZAMACHOWE

• Wymontowanie i wmontowanie wału korbowego
• Wymiana koła zamachowego lub tarczy zabierakowej
• Wymiana koła pasowego i tłumika drgań
• Wymiana tylnego uszczelniacza wału korbowego
• Wymiana przedniego uszczelniacza wału korbowego

6.8. ROZRZĄD

• Wymontowanie i wmontowanie napinacza łańcucha
• Wymontowanie i wmontowanie łańcucha rozrządu
• Wymontowanie i wmontowanie prowadnicy napinającej łańcuch
• Wymontowanie i wmontowanie prowadnic łańcucha
• Wymontowanie i wmontowanie wału pośredniego
• Wymontowanie i wmontowanie wału rozrządu
• Wymontowanie i wmontowanie kół wału korbowego
• Działanie popychaczy hydraulicznych

6.9. ZAWIESZENIE SILNIKA

• Wymiana przedniego zawieszenia silnika
• Wymiana tylnego zawieszenia silnika i podpór gumowych

6.10. UKŁAD WYDECHOWY
6.11. UKŁAD SMAROWANIA

• Wymontowanie i wmontowanie pompy oleju
• Wymontowanie i wmontowanie miski olejowej
• Wymiana filtra oleju

6.12. UKŁAD CHŁODZENIA

• Opróżnianie i napełnianie układu chłodzenia
• Sprawdzanie korka zbiornika wyrównawczego i chłodnicy
• Wymontowanie i wmontowanie chłodnicy
• Wymontowanie i wmontowanie sprzęgła elektromagnetycznego
• Wymontowanie i wmontowanie pompy wody
• Napinanie paska klinowego napędu pompy wody
• Wymiana i sprawdzanie termostatu
• Działanie ogrzewania i przewietrzania

6.13. GAŹNIK STROMBERG

• Wymontowanie i wmontowanie gaźnika
• Obsługa i regulacja gaźnika
• Wymiana filtra powietrza
• Wymontowanie i wmontowanie kolektora ssącego
• Wymontowanie i wmontowanie kolektora wydechowego

6.14. GAŹNIK PIERBURG 2EE

• Wymontowanie i wmontowanie gaźnika
• Naprawa gaźnika

6.15. WTRYSK KE-JETRONIC

• Działanie układu
• Regulacja biegu jałowego

6.16. ZAPŁON

• Sprawdzanie i regulacja wyprzedzenia zapłonu
• Wymontowanie i wmontowanie rozdzielacza zapłonu
• Wymiana świec zapłonowych

7. INSTALACJA ELEKTRYCZNA

7.1. AKUMULATOR
7.2. ALTERNATOR

• Sprawdzanie alternatora w samochodzie
• Wymontowanie i wmontowanie alternatora
• Naprawa alternatora

7.3. ROZRUSZNIK

• Sprawdzanie rozrusznika
• Wymontowanie i wmontowanie rozrusznika

7.4. REFLEKTOR
7.5. SCHEMATY ELEKTRYCZNE

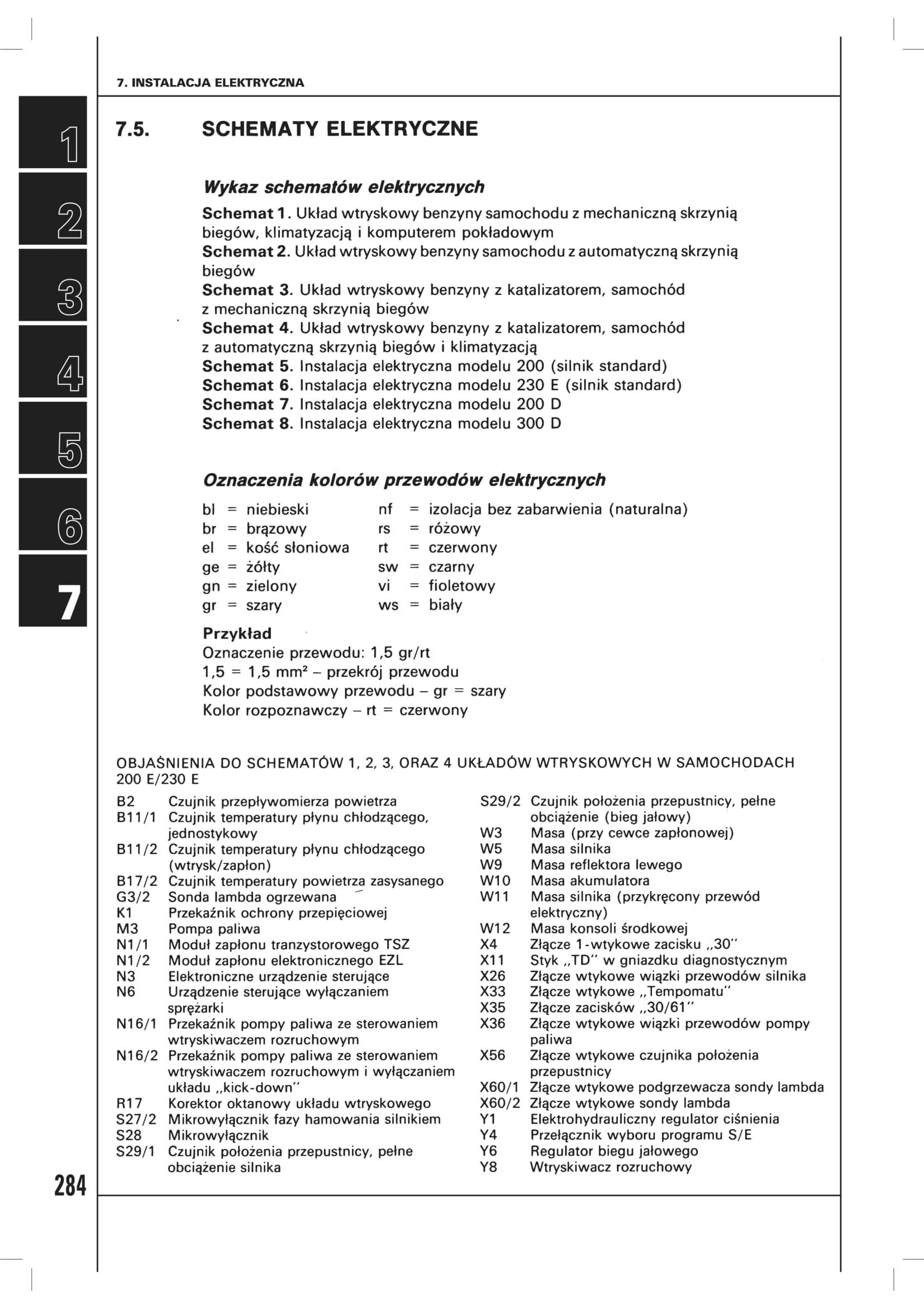

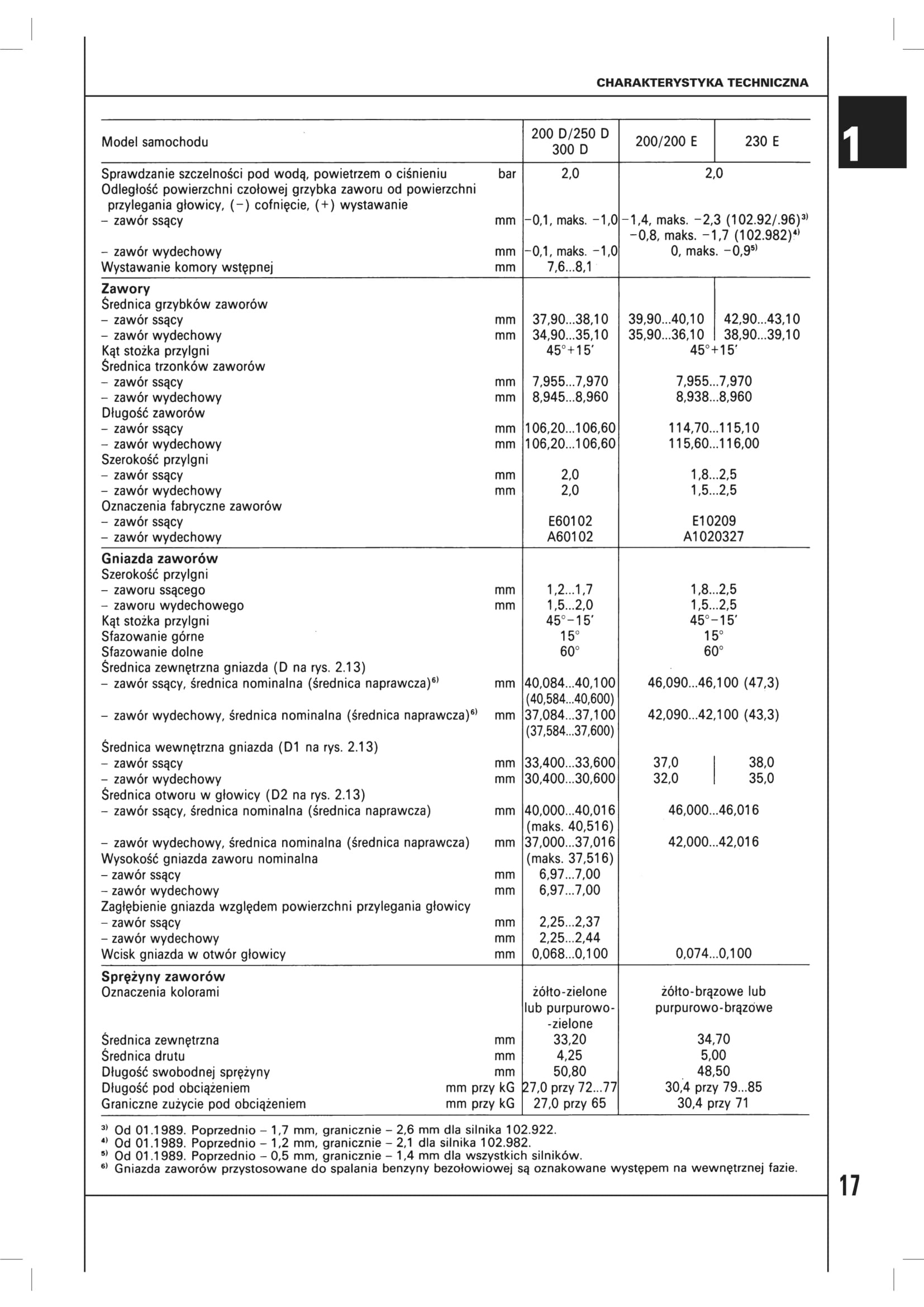

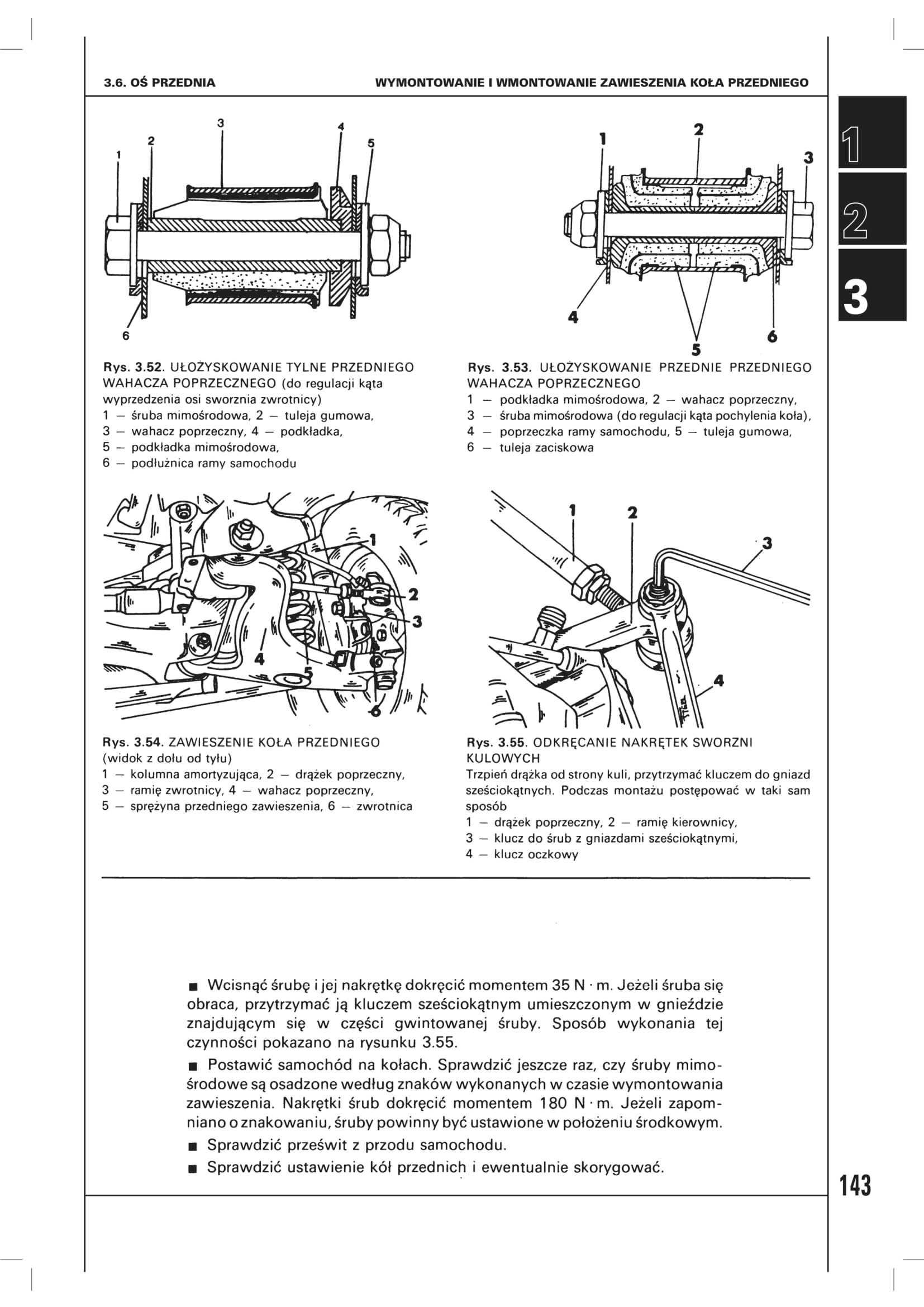

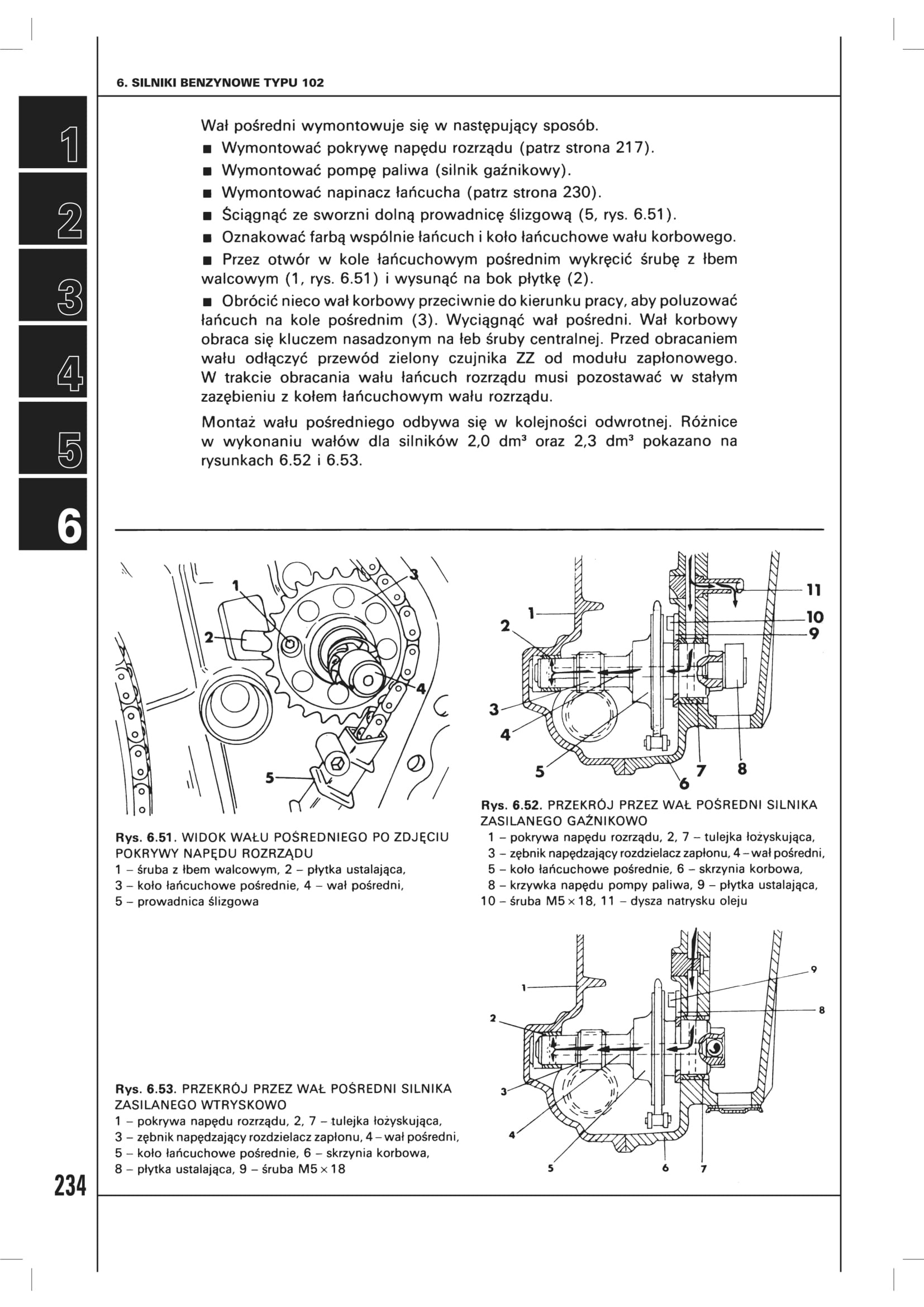

przykładowa strona:
